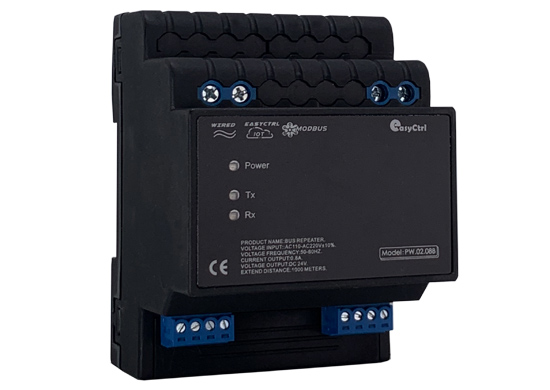

DIN TYPE SYSTEM POWER SUPPLY
帶電源總線耦合器模塊
PW.02.08B
PERFORMANCE CHARACTERISTICS 性能特點■ 35mm導軌安裝，占4個P位
■ AC110-220V寬電壓供電，采用工業級DC-DC隔離電源模塊
■ 內置進口全隔離YC-BUS通訊芯片，輸入輸出雙隔離
■ 1500W浪涌保護，15KV靜電保護，2500V通訊隔離
■ 內置隔離保護電路，可帶電熱插拔
■ 具有過壓和過載保護
■ 有效延長YC-BUS總線通訊距離400m左右
■ 支持開放式RS485/YC-BUS總線通信
PRODUCT FUNCTION 功能作用系統電源供電單元，提供24V/800mA電源可供給6個設備供電，用于電箱與電箱的信號級聯模塊，總線大于300米需加配此模塊,帶4口總擴展功能；
TECHNICAL PARAMETERS 技術參數■ 電源輸入：AC110-AC220V±10%，50-60Hz；
■ 輸出電流：0.8A
■ 輸出電壓：DC 24V
■ 傳輸延時：≤ 10uS；
■ 延長距離：≤400米；
■ 總線接口：4×YC-BUS（單口延長信號200米）4位鳳凰插拔端子，線徑0.6-08mm；
■ 級聯網口：1×RJ45網口（單口延長信號200米）；
■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；
■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；
■ 外型尺寸（長×寬×高） 72 mm × 106 mm × 68 mm
■ 產品凈重：≤194 g/pcs；

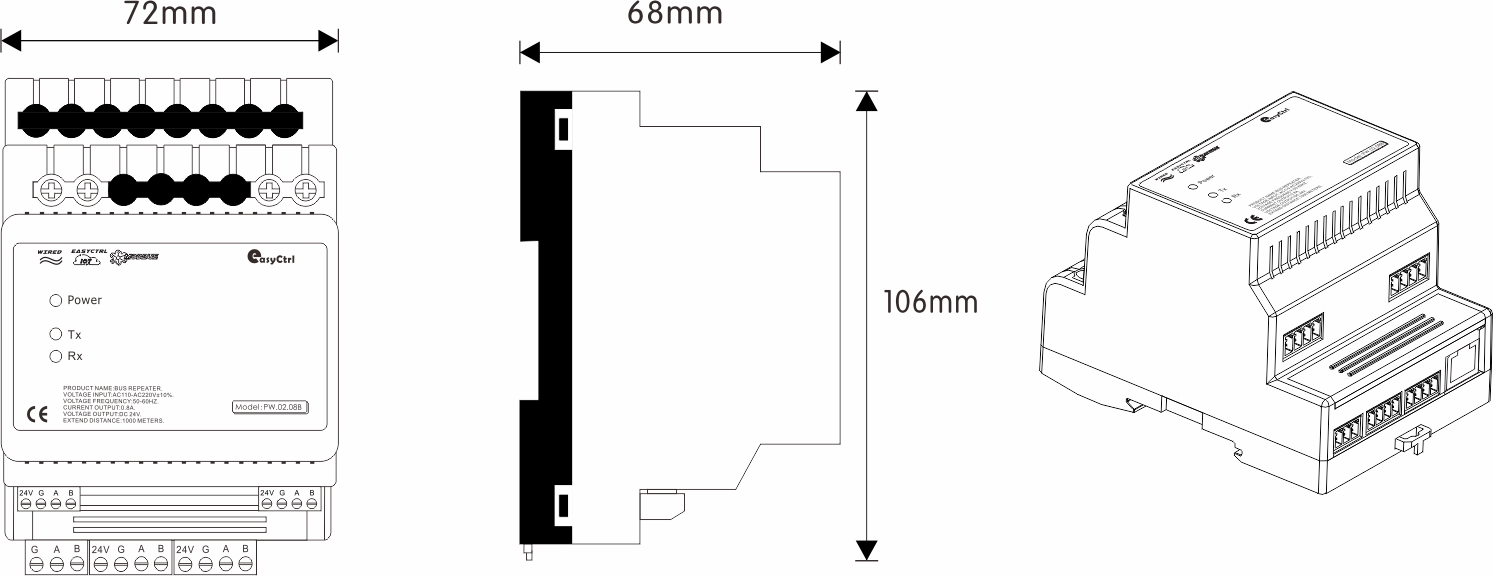

PRODUCT SIZE 尺寸圖
WIRING DIAGRAM 接線原理圖
