2 CHANNEL 1.5A DIMMING MODLE
2路1.5A后切CMOS智能調光模塊DM.02.01A
PERFORMANCE CHARACTERISTICS 性能特點■ 35mm導軌安裝，占4個P位
■ 采用雙CMOS管后切正弦波調光，提供2路1.5A后沿調光；
■ 每路回路可獨立控制330W調光燈具，可合并為1路3A/660w；
■ 支持設置各回路的開機初始值（開啟、關閉、斷電前狀態）；
■ 具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；
■ 每路回路設有低限幅、高限幅、大限幅，以適應不同的負載類型；
■ 提供兩組干節點按鍵接口，方便本地控制；
■ 具有多重溫度保護，超溫自動調低亮度、關閉輸出，帶有短路保護功能；
■ 執行場景命令后立即向監控中心返回各回路的實際調光狀態；
■ 自帶回路狀態指示燈，調光狀態一目了然；
■ 支持在線刷新程序，帶YC-BUS總線斷網故障報警；
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用系統調光執行單元，一般安裝在配電箱內，用于控制鹵素燈、白熾燈，日光燈，LED燈的明暗調節，開關功能；
TECHNICAL PARAMETERS 技術參數■ 電源輸入：AC110-AC220V±10%；
■ 功 耗：≤0.4W；
■ 輸出回路：2路前沿CMOS可控硅調光；
■ 負載電壓：AC220V ±10%；
■ 額定電流：1.5A/330W（單路）；
■ 負載類型：鹵素燈、白熾燈，日光燈，LED燈（支持前/后沿相驅動）;
■ 外置接口：2×旋鈕接口，2×開關接口，2×3位鳳凰端子；
■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；
■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；
■ 外型尺寸（長×寬×高）：72mm×102mm×68mm；
■ 外殼材質：塑料外殼/通用型阻燃PP;
■ 產品凈重：≤268g/pcs；
PRODUCT SIZE 尺寸圖

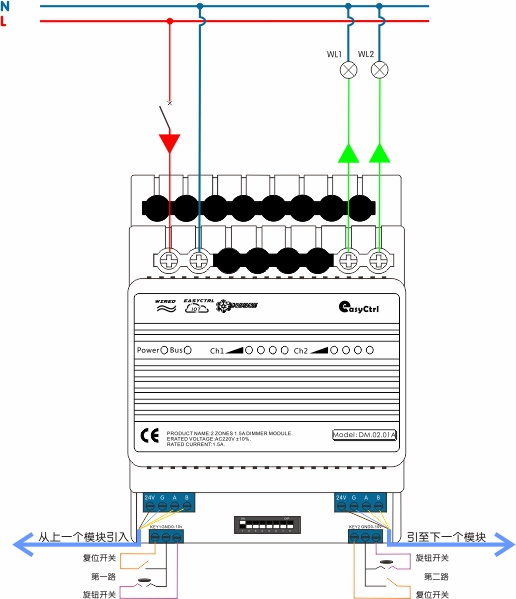

WIRING DIAGRAM 接線原理圖
