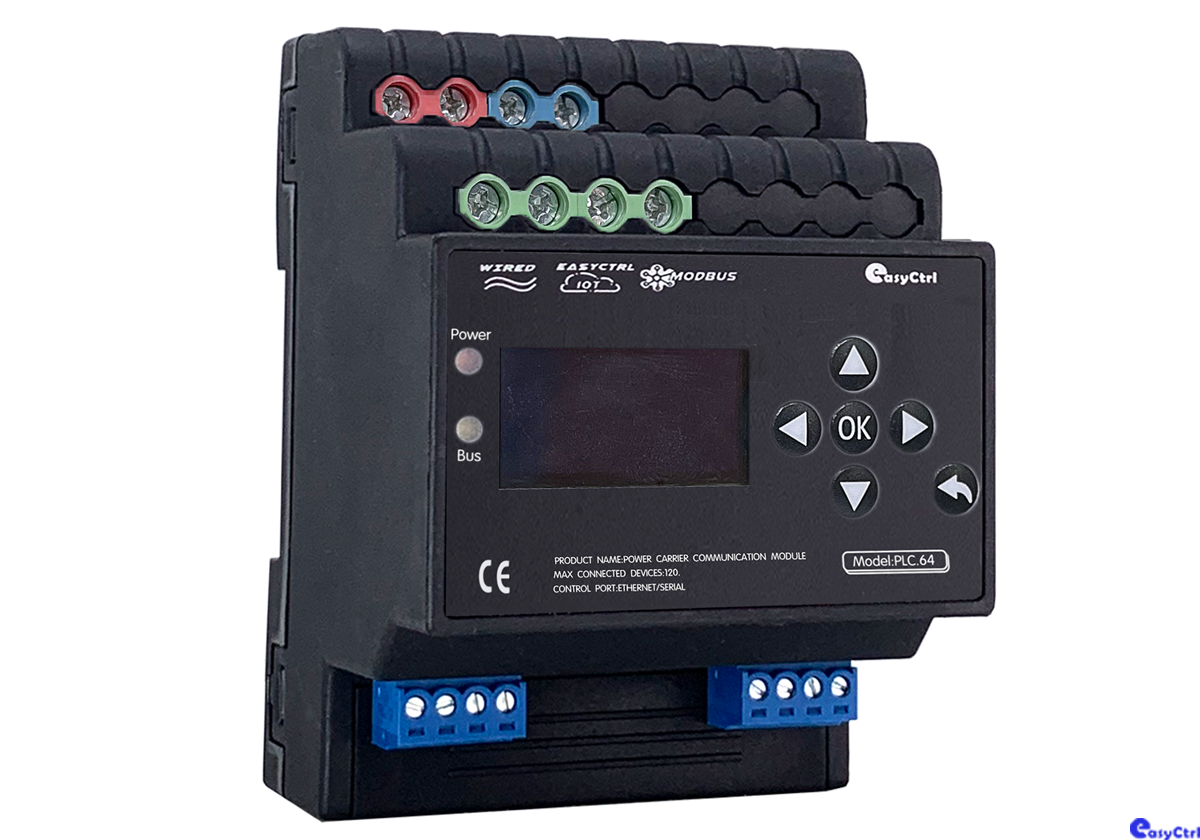

產品描述：
系統開關執行單元，一般安裝在配電箱內，電力載波通信模塊上行基于總線通信，下行基于力合微高性能高速電力線通信芯片，通過電力線與燈端控制器進行通信、遵循PLBUS協議，因此，通過該網關實施對燈的單控，廣播控制、分組控制、場景控制、故障監測等。無需布線、成本低施工和維護方便，可廣泛用于商場、酒店、展館、教室等智能照明系統。
功能特性：
● 標準35mm導軌安裝，占4個模數位
● 燈節點添加和管理
● 通過上行通信接口連接至本地PC上位機、控制與管理端等
● 支持單燈控制、廣播控制、分組控制、場景控制。
● 支持手動按鍵控制，自帶數碼管燈光狀態一目了然。
● 支持開放式RS485/總線通信
● 自帶手動按鍵，回路和運行狀態指示燈，方便本地調試
● 自帶消防接口1個無源常開和1個有源24V
● 支持在線刷新程序，Net總線燈帶斷網故障報警功能
● 支持開放式RS485/總線通信
技術參數：| 基本參數 |
| 工作電壓 | 24VDC±10% |
| 最大功耗 | ≤2.2W |
| 額定電壓 | 220V AC |
| 上行通信 | 總線通訊 |
| 下行通訊 | 電力線通信，遵循PLBUS協議 |
| 下行通訊距離 | 通常情況下，達200米 |
| 網關規模 | 32個燈節點 |
| 外部環境 |
| 工作溫度 | -5°C~45°C |
| 工作相對濕度 | ≤90% |
| 儲存溫度 | -20℃~60℃ |
| 儲存相對濕度 | ≤93% |
| 產品規格 | |
| 外型尺寸(長*寬*高) | 72 mm*102 mm*72 mm |
| 產品凈重 | ≤316 g/pcs |
| 外殼材料 | 阻燃PP |
| 安裝方式 | 標準35mm導軌安裝 |
| 防護級別 | NONE |

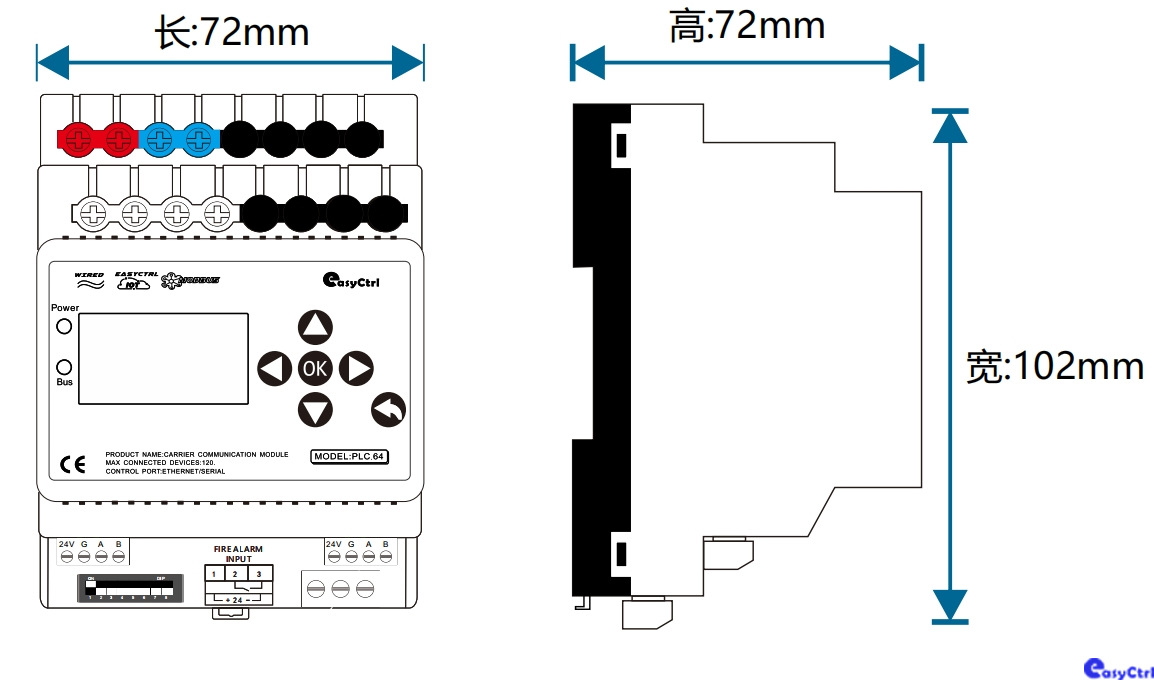

產品尺寸圖

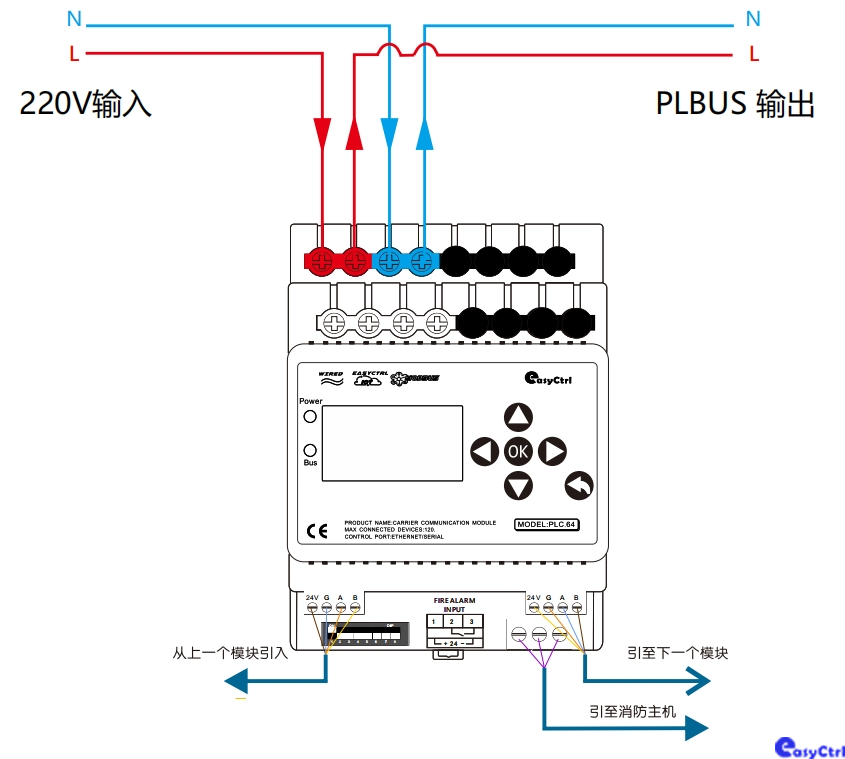

產品接線圖

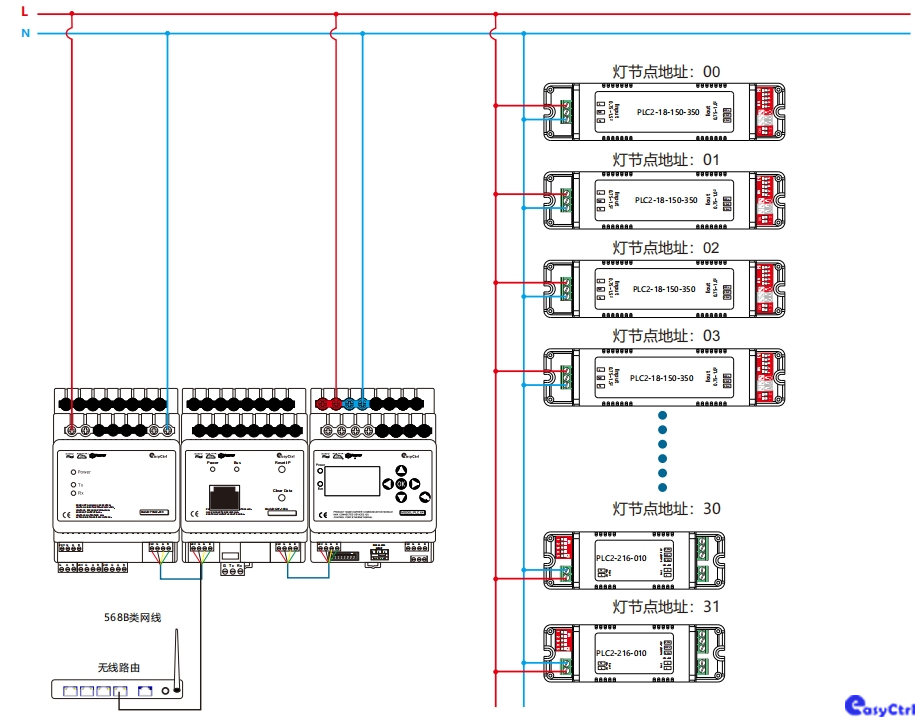

產品系統圖
