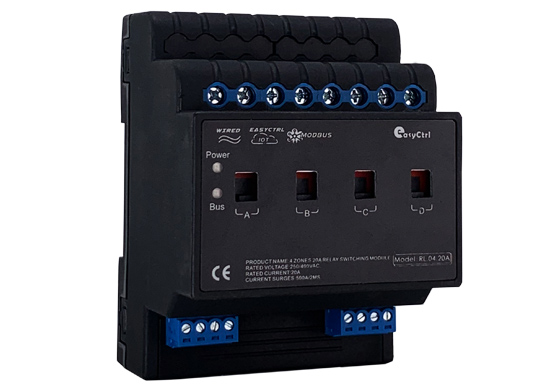

4 CHANNEL 20A RELAY SWITCH MODULE
4路20A智能開關模塊
RL.04.20A
PERFORMANCE CHARACTERISTICS 性能特點 ■ 35mm導軌安裝，占4個P位
■ 采用宏發單觸點繼電器，提供4路20A繼電器開關；
■ 每路回路可獨立控制4400W設備開關；
■ 支持設置各回路的開機初始值（開啟、關閉、斷電前狀態）；
■ 具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；
■ 設置兩組互鎖模式，可控制兩臺窗簾；
■ 設置三組互鎖模式，可控制一臺中央空調的低、中與高速檔位；
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態；
■ 具有本機及遠程編程與測試功能；
■ 自帶機械強切開關功能，在系統死機或斷電的時候，也可開關繼電器；
■ 支持在線刷新程序，帶YC-BUS總線斷網故障報警；
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用
系統開關執行單元，一般安裝在配電箱內，導軌式安裝，占4個模數位，提供4路20A繼電器開關，采用磁保持繼電器，自帶機械強切開關功能，在系統死機或斷電的時候，也可開關繼電器，每回路可獨立控制4400W燈具的開關總，可控制燈光的開關，設備直流或交流電的通斷，無源干節點的通斷，強電或弱電窗簾的開合，支持YC-BUS總線/RS485控制；
TECHNICAL PARAMETERS 技術參數
■ 工作電壓：24VDC±10%；
■ 瞬間啟動功耗：3.2W；
■ 空載功耗：0.4W；
■ 輸出回路：4路繼電器；
■ 額定電壓：400VAC；
■ 額定電流：20A（單路），抗浪涌電流能力500A/2ms（單路）；
■ 空載開關次數：100,0000次；
■ 負載開關次數：3,0000次；
■ 負載接口：繼電器輸入輸出端，線徑 2.5-4mm2
■ 總線接口：2×YC-BUS，4位鳳凰插拔端子，線徑0.6-08mm；
■ 消防接口：1個無源常開和1個有源24V，3位鳳凰插拔端子，線徑0.6-08mm；
■ 地址設置：1×地址撥碼盤，可設置地址1-63；
■ 顯示界面：4×手動強切開關、2×LED指示燈；
■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；
■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；
■ 外觀尺寸（長×寬×高）：72mm×102mm×68mm；
■ 外殼材質：塑料外殼/通用型阻燃PP;
■ 產品凈重：≤282g/pcs；

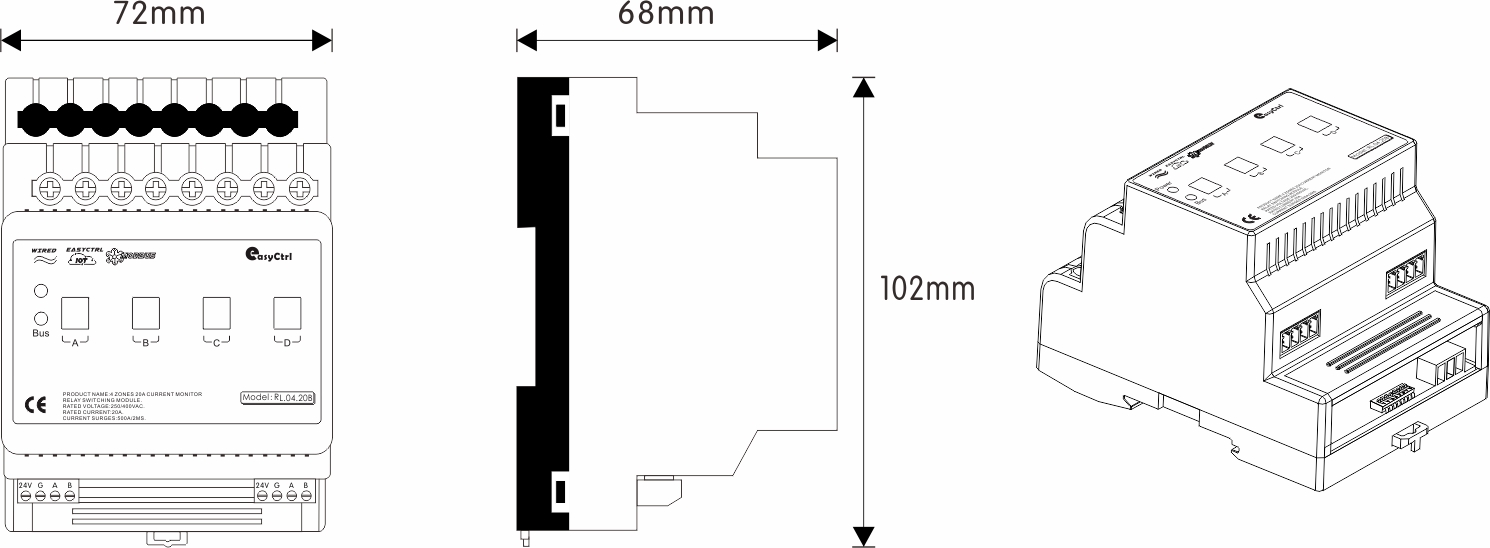

PRODUCT SIZE 尺寸圖

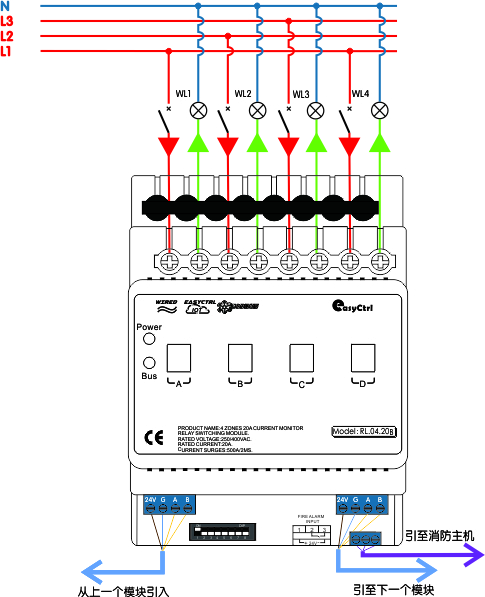

WIRING DIAGRAM 接線原理圖
