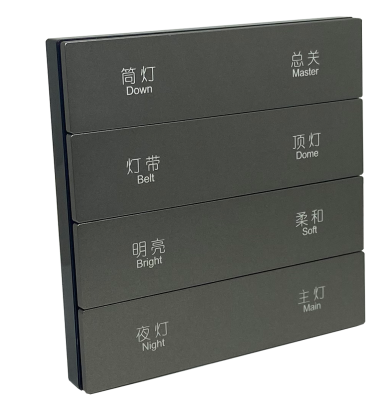

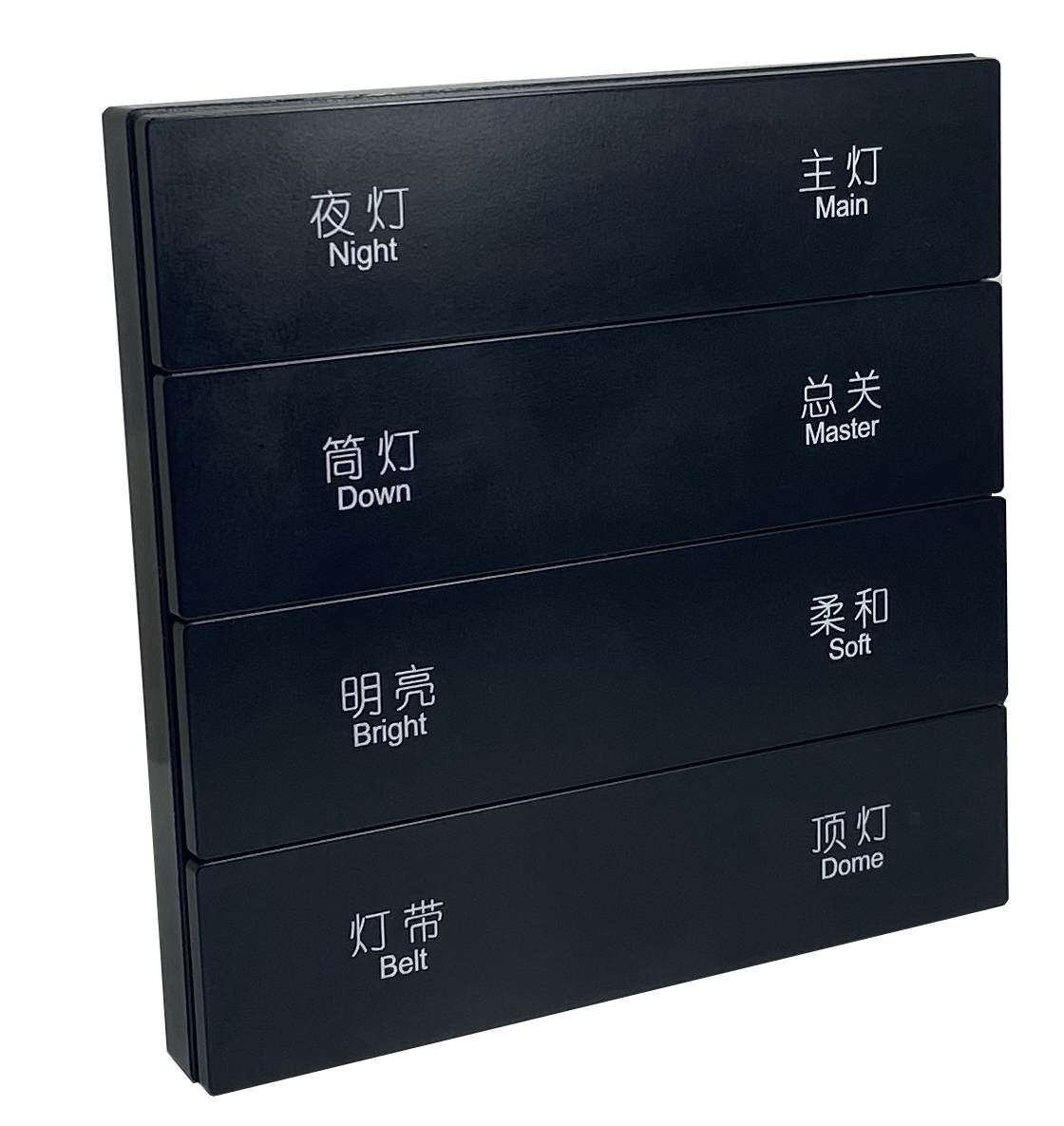

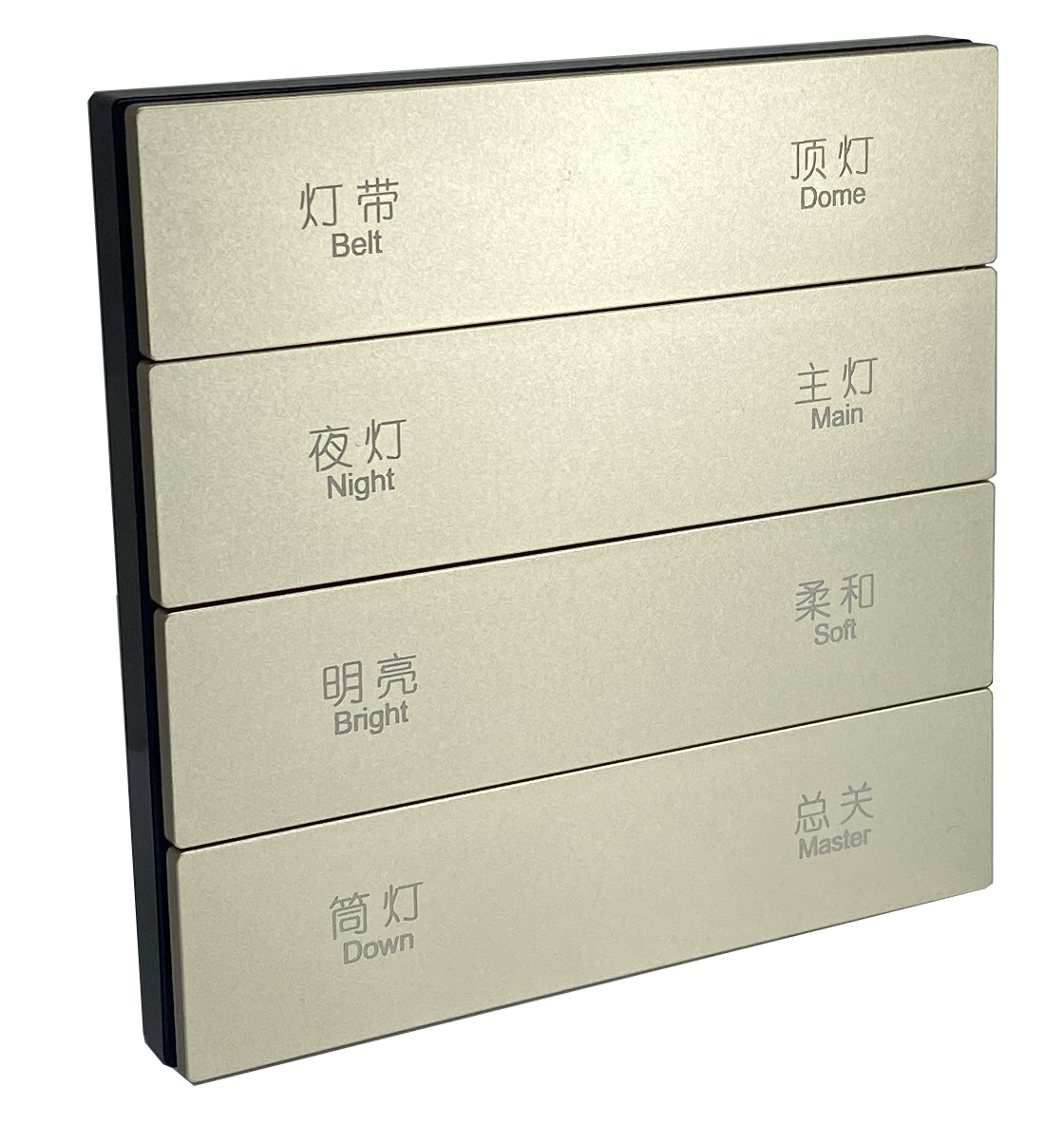

8鍵智能面板（灰、黑、金）YC-KP.08C
產品概述
8鍵智能面板制作，系統的控制單元，一般安裝在本地，實現燈光開關、調光，窗簾開合，音樂等設備的單控或場景控制。
功能介紹
● 標準86底盒安裝，支持多個面板無縫級聯
● 面板外觀顏色，常規色黑色、灰色、金色，其它顏色定制
● 提供8個可編程按鍵，圖標標示可雕刻或是絲印
● 可觸發短按、短按松開、長按和長按松開按鍵方式控制燈光，窗簾，場景功能等
● 自帶面板背光燈手動調節功能鍵，適應不同場景
● 各個按鍵帶底色LED和激活色LED，顏色可定制
● 支持在線刷新程序，LED總線燈斷網故障報警
● 支持開放式YC-BUS總線通信設備安裝
● 步驟1. 拆卸口 用力掰一下按鍵蓋的缺口即可拆下來
● 步驟2. 安裝口 安裝螺絲用M4*25，安裝到合適的位置
● 步驟3. 安裝時，注意面板方向有沒有安裝反
● 步驟4. 安裝好后，再將之前拆卸下來按鍵蓋，對準孔位，安裝好即可
安全警告
● 擰緊力矩不超過0 4Nm
● 安裝位置:墻體或配電箱
● YC-BUS接口接線不能接錯，否則會損壞設備
● YC-BUS接口禁止接入交流電源，否則會損壞總線上所有的設備
● 要建立良好通風環境
● 嚴禁雨淋、接觸其它液體或腐蝕性氣體
技術參數
基本參數
工作電壓 24VDC±10%
最大功耗 ≤0.72W
靜態功耗 ≤0.24W
按鍵數量 8個按鍵輸入
按鍵類別 復位式輕觸式按鍵
總線接口 總線接口*1
外部環境
工作溫度 0?C - 45?C / 20% - 93% RH
工作相對濕度 -40?C - +55?C / 10% - 93% RH
儲存溫度 -20℃~60℃
儲存相對濕度 ≤93%
產品規格
外型尺寸（長*寬*高) ( 86mm*86mm*36mm）
產品凈重 ≤94g/pcs
外殼材料 塑料外殼
安裝方式 標準 底盒安裝 86開孔尺寸(長*寬) 69mm*67mm， 40mm 底盒深度大于40mm
模塊尺寸圖

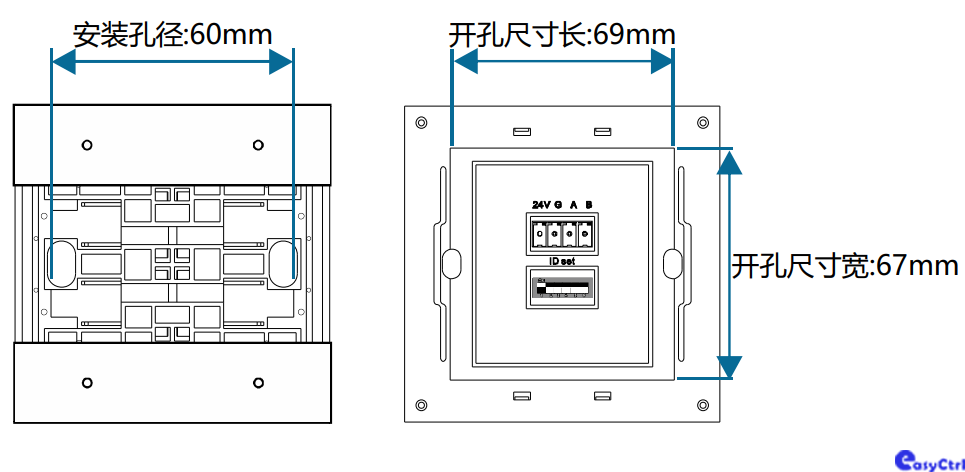

安裝尺寸圖

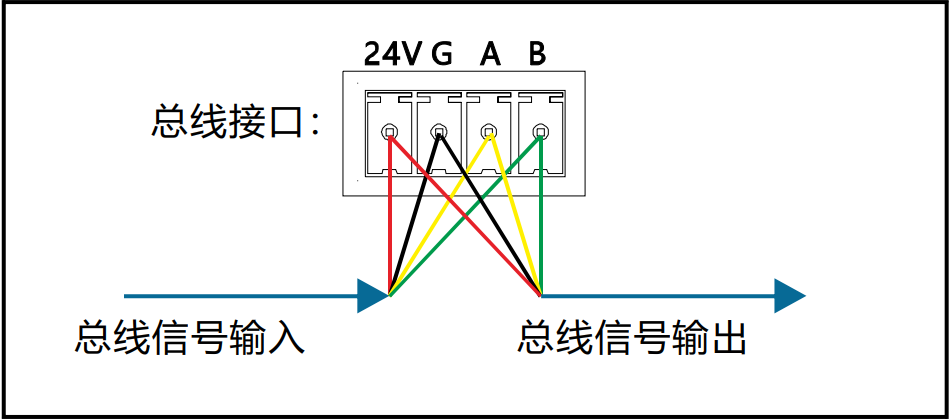

接線圖
