單路串口模塊

RS.01A
單路串口模塊

產品描述：
系統第三方設備控制單元，一般安裝在配電箱內，導軌式安裝，通過總線控制RS485/RS232的設備，可控制第三方串口設備，如：RS485空調面板，投影機，矩陣第三方設備；
功能特性：
■ 標準35mm導軌安裝，占2.5個模數位
■ 提供1路串口， RS485/RS232為并發
■ 串口存儲數據最多100條Hex指令,單指令長度最長47個byte
■ 串口可發送100條指令,接收100條指令轉換成100按鍵面板
■ 串口支持多種波特率，奇偶校驗等方式
■ 可以對接，投影機、時序器、空調面板等串口設備
■ 具有本機及遠程編程與測試功能
■ 支持在線刷新程序，帶YC-BUS總線斷網故障報警；
■ 支持YC-BUS總線通信
技術參數：

■ 工作電壓：24VDC±10%；

■ 額定功耗：0.4W；

■ 輸出電壓：24VDC±10%/5VDC±10%；

■ 串口碼值：接收100條碼值，發送100條碼值；

■ 串口通道：1×RS485接口，1×RS232接口,10位鳳凰插拔端子，線徑0.6-08mm；

■ 總線接口：2×YC-BUS總線，2個RJ45網口，B類水晶頭；

■ 地址設置：1×DSET地址設置鍵，可設置地址1-63；

■ 顯示界面：4×輕觸式功能鍵；3×數碼管LED燈;

■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；

■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；

■ 外型尺寸（長×寬×高）：42mm×64mm×32mm；

■ 安裝方式：標準35mm導軌安裝；

■ 產品凈重：112g/pcs；

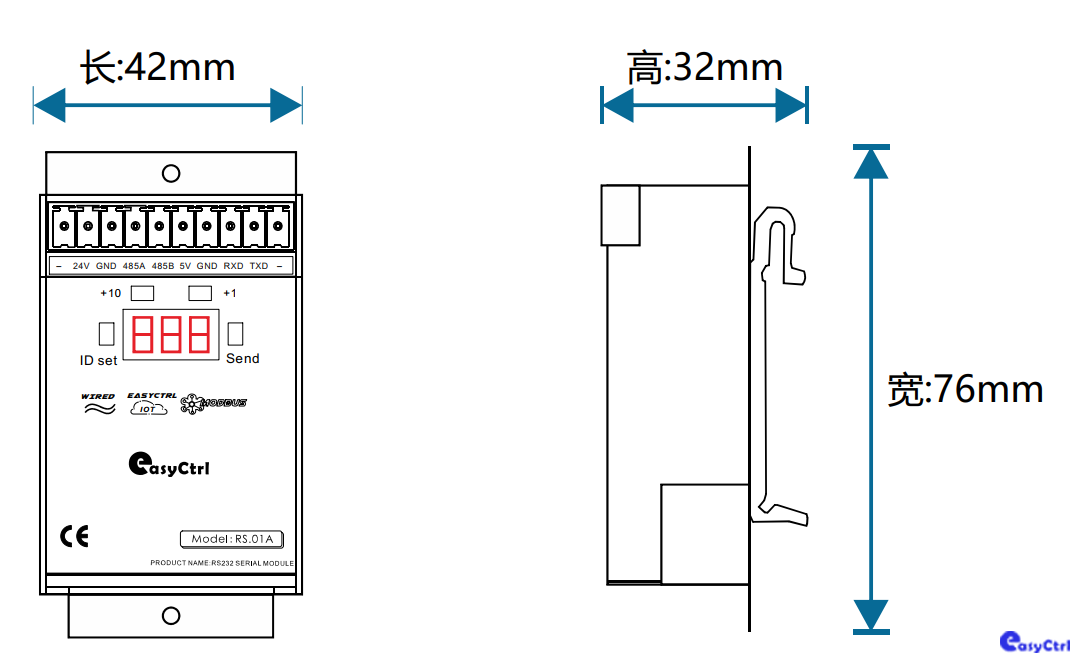

產品尺寸圖

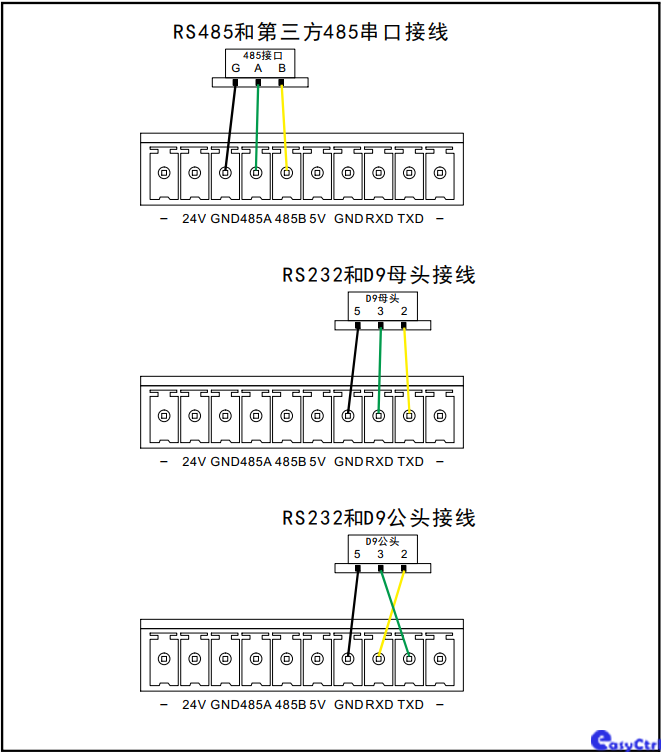

串口接線圖

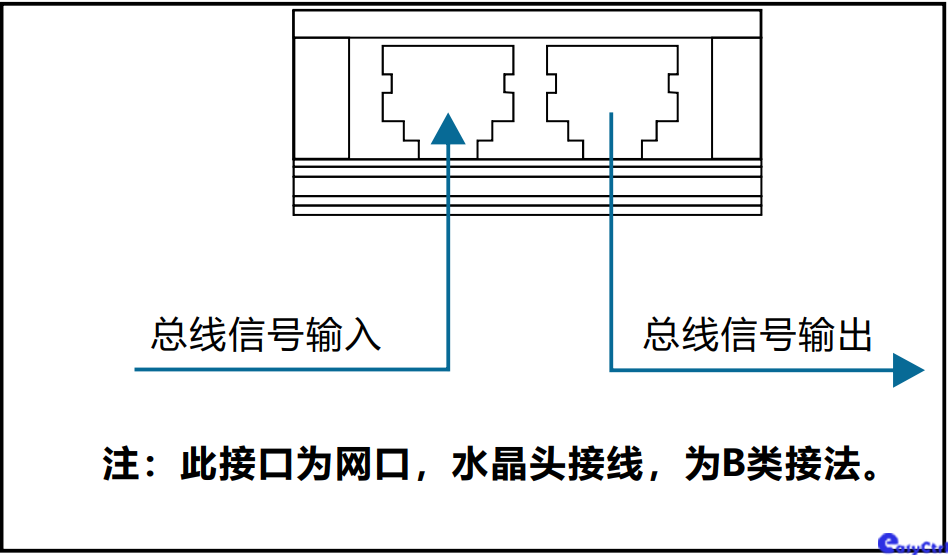

網口接線圖
