生產車間智慧照明系統控制案例分享
項目名稱：XXX大型生產車間智慧照明
控制設備：走廊燈、大廳燈、客梯燈、機房燈等
控制方式：4寸觸摸屏本地控制，定時控制
控制分析：生產大樓一共有30層，生產車間有25層，每層裝配一個照明控制配電箱，根據燈的回路以及區域的多少，配置相應的控制設備；
功能說明:
1、10寸屏作為每層樓的車間整體控制，可單獨控制每個回路燈光開關，可通過場景控制整個車間燈的開關；
2、4寸屏作為分區控制，每個區域的燈配置一個屏，獨立控制；
照明系統控制圖
照明系統設計圖
系統分析●根據系統圖可劃分為三部分，照明配電箱、4寸屏分區控制、10寸屏整體控制
●4寸屏通過四芯護套線接入照明配電箱，給4寸屏提供供電與信號，4寸屏以串聯的方式連接；
●10寸屏通過插座220V供電，連接與系統同一個網絡，從而可遠程無線控制；

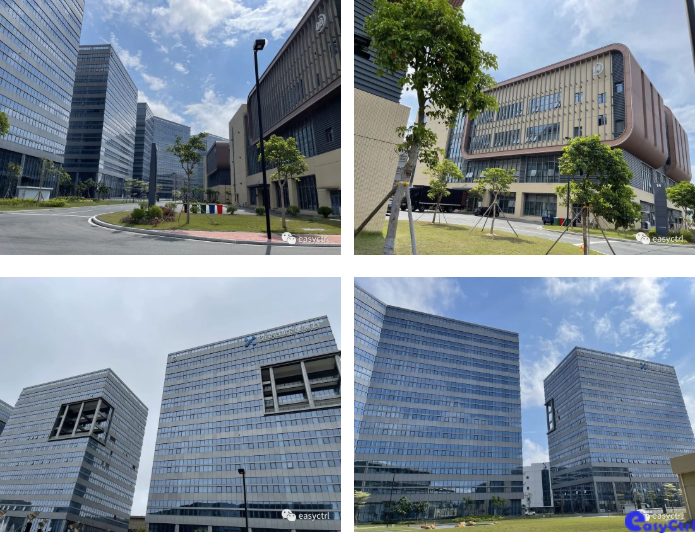

照明系統所在大樓
4寸屏86底盒安裝
10寸屏壁掛式安裝

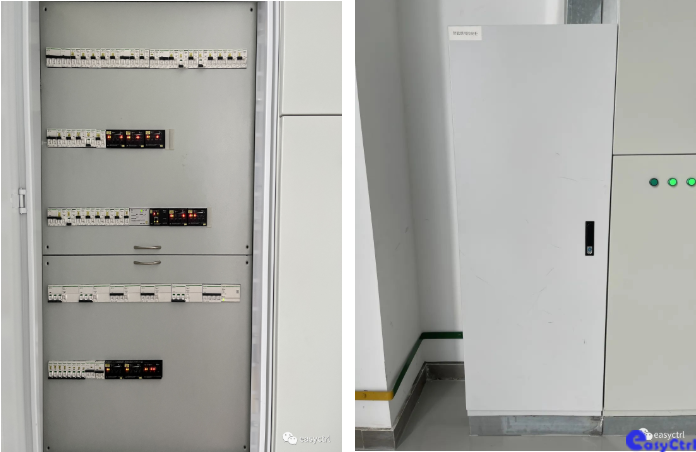

電箱實拍照
環境實拍照
現場實拍控制效果演示
1、生產大樓環境實拍視頻
2、4寸屏控制走廊燈視頻
3、10寸屏控制車間燈整體開關
